У большинства новых электрических лебёдок похожий набор характеристик: тяговое усилие, мощность двигателя, передаточное отношение, синтетический трос и беспроводной пульт. По цифрам на коробке сложно понять, почему одна модель стоит заметно дороже другой.
Настоящая разница проявляется не в день покупки, а через несколько лет эксплуатации.
Чтобы оценить состояние COMEUP после восьми лет работы, Андрей AW полностью разобрал Seal Slim 9.5, установленную на Land Rover Discovery 4. Андрей больше десяти лет живёт офф-роудом: регулярно участвует в выездах, сам готовит, обслуживает и ремонтирует внедорожную технику. Поэтому лебёдки он знает и в работе, и на верстаке — понимает реальные нагрузки и использование, может профессионально оценить состояние каждого узла.
Эта Seal Slim 9.5 работала в воде и грязи, полностью погружалась и испытывала серьёзные нагрузки — однажды усилия хватило даже для повреждения установочной площадки. При этом на лебёдке до сих пор сохранился родной синтетический трос.

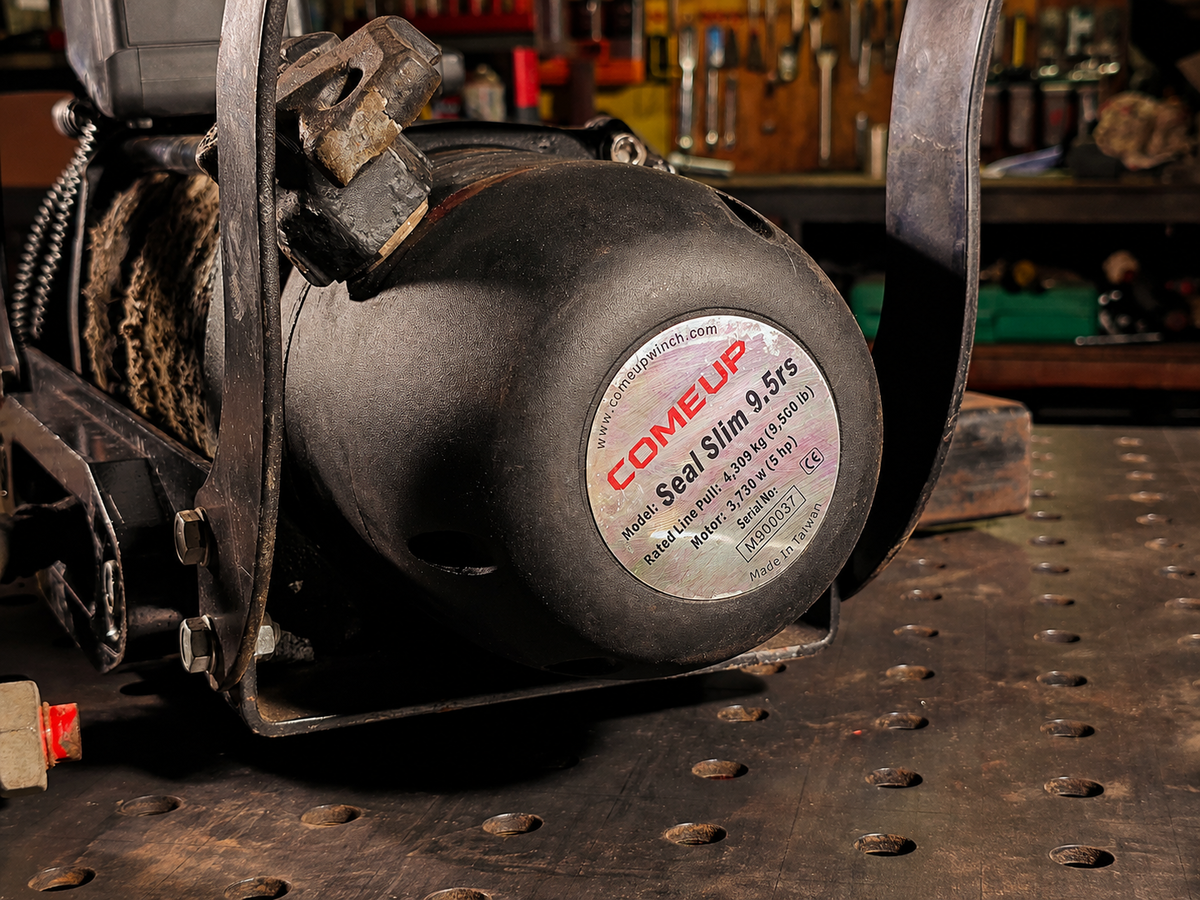

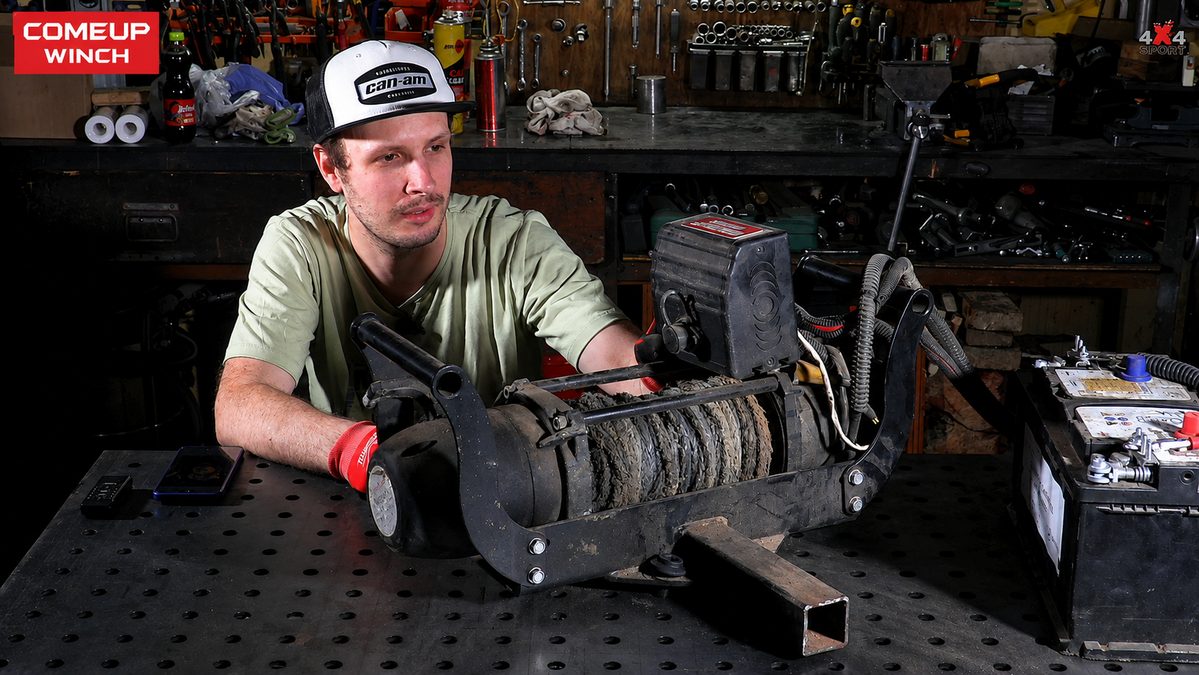

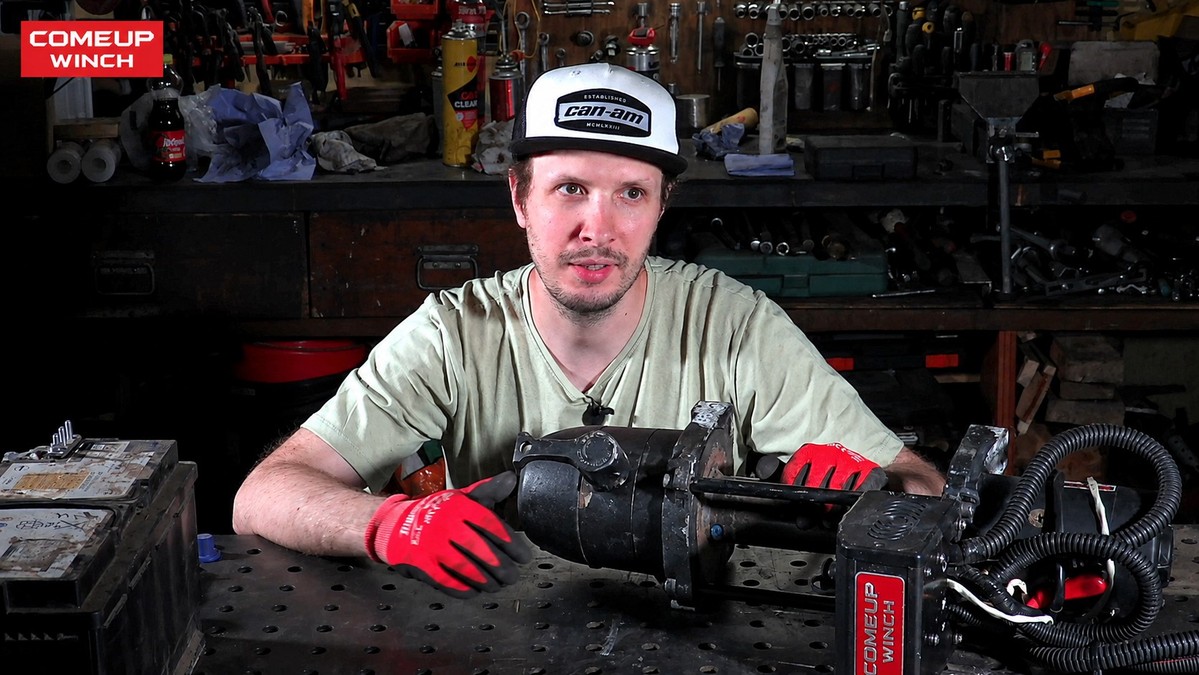

COMEUP Seal Slim 9.5 после восьми лет эксплуатации перед разборкой.
Разбираемся, в каком состоянии оказались электрика, двигатель, тормоз и редуктор — и что именно внутри COMEUP объясняет её стоимость.
Что потребовалось лебёдке после восьми лет
Начнём с результата разборки.
Серьёзного ремонта лебёдке не потребовалось. Её очистили, добавили немного смазки в механизм свободной размотки и собрали обратно. Двигатель, редуктор, барабан, щёточный узел и блок управления остались работоспособными.

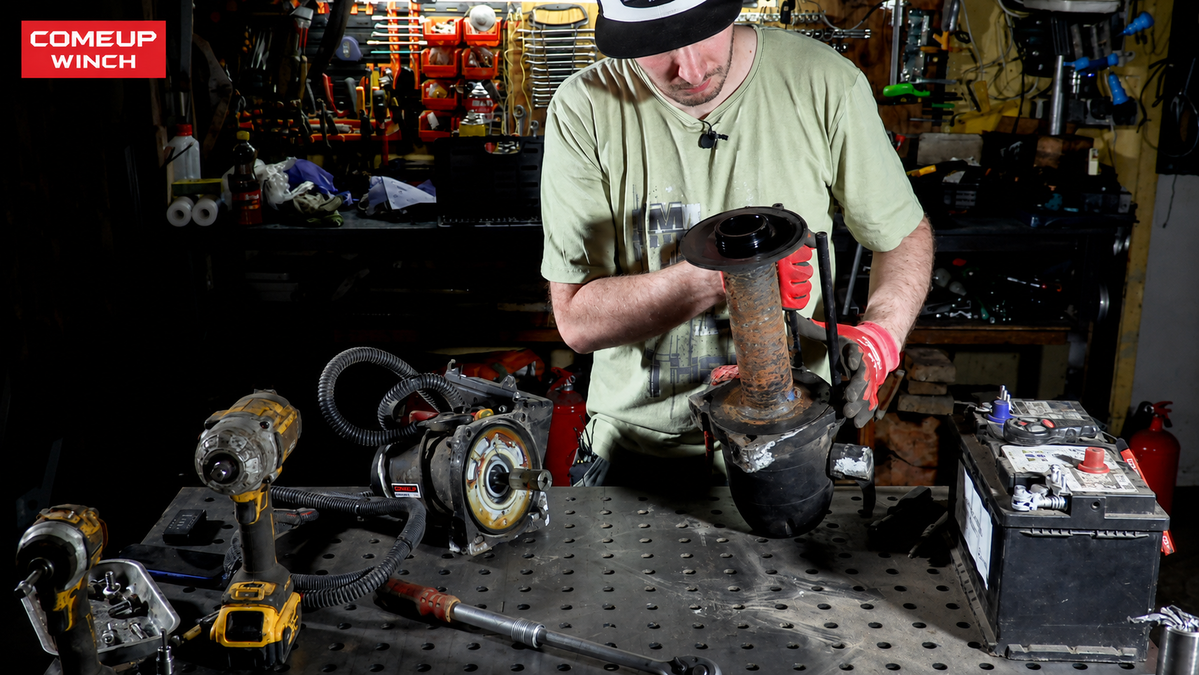

Разборка барабана и основных узлов COMEUP Seal Slim 9.5.
Это важно, потому что лебёдка большую часть жизни не работает, а ждёт.
Она может месяцами находиться под бампером, подвергаться воздействию воды, дорожной грязи, реагентов и перепадов температуры. Но когда автомобиль застрял, лебёдка должна включиться сразу. Возможности сначала провести диагностику или заказать запчасти уже не будет.
Состояние механизмов после длительной эксплуатации говорит о качестве конструкции больше, чем паспортное тяговое усилие новой модели.

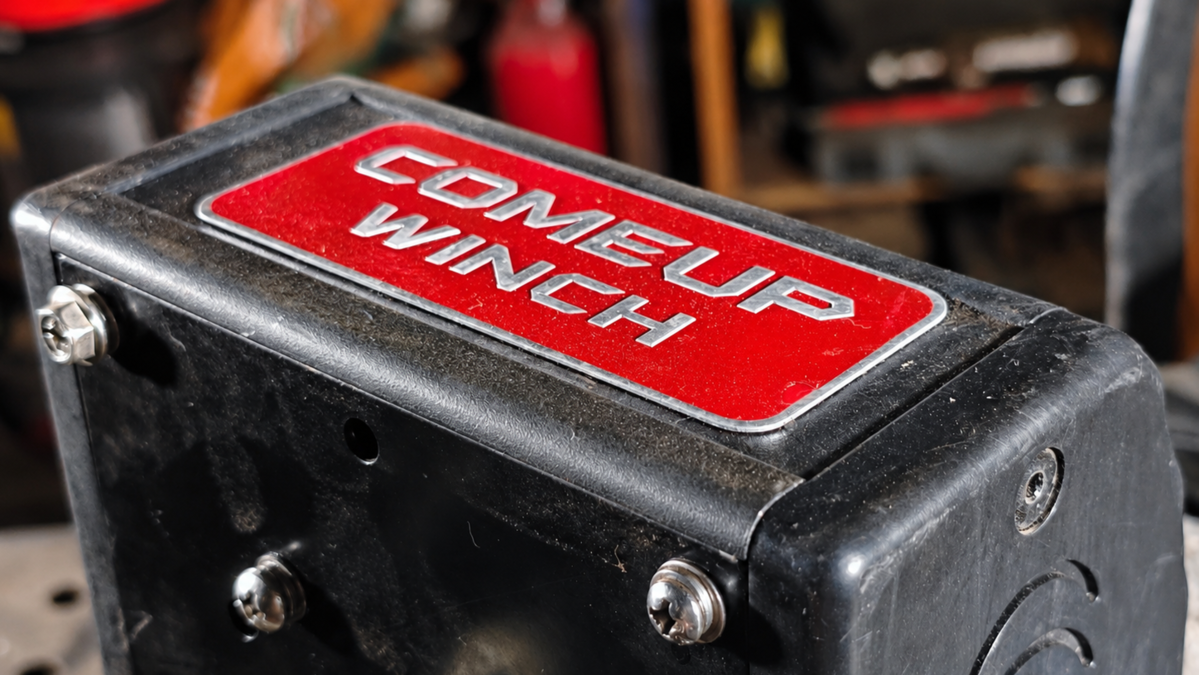

Блок управления
После вскрытия блока управления внутри не обнаружилось следов серьёзного загрязнения или разрушения компонентов.
Электроника аккуратно скомпонована и защищена компаундом. На соединениях используются уплотнения, препятствующие попаданию воды внутрь корпуса. Сам блок спроектирован специально для работы в составе лебёдки, а не собран на базе универсальной электрической коробки.
В комплекте сохранился и штатный беспроводной пульт. За всё время эксплуатации в нём даже не пришлось менять батарейку.
Для владельца это означает не просто удобство дистанционного управления. Герметичность и качество исполнения блока непосредственно влияют на готовность лебёдки к работе после длительного нахождения под бампером.
Что показало вскрытие двигателя
Внутри электродвигателя оказалось минимальное количество продуктов износа. Для лебёдки с таким сроком эксплуатации состояние щёточного узла можно назвать очень хорошим.

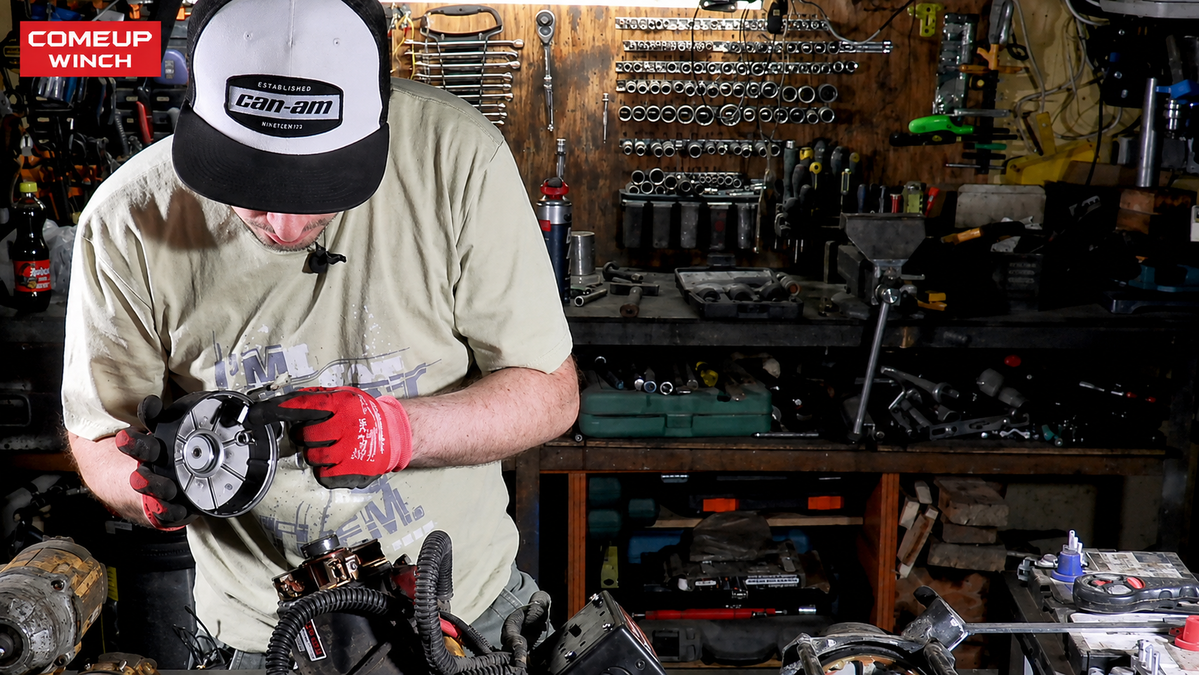

Вскрытие электродвигателя и проверка состояния щёточного узла.
Каждая щётка установлена отдельно и может быть демонтирована. Используются мощные пружины прямоугольного сечения, обеспечивающие стабильный контакт щёток с коллектором.
Но особенно интересная деталь — температурный датчик в районе щёточного узла.
Он расположен непосредственно рядом с контактом, где под высокой нагрузкой может возникать перегрев. То есть температура контролируется не условно на внешней части корпуса, а в одной из наиболее нагруженных зон двигателя.

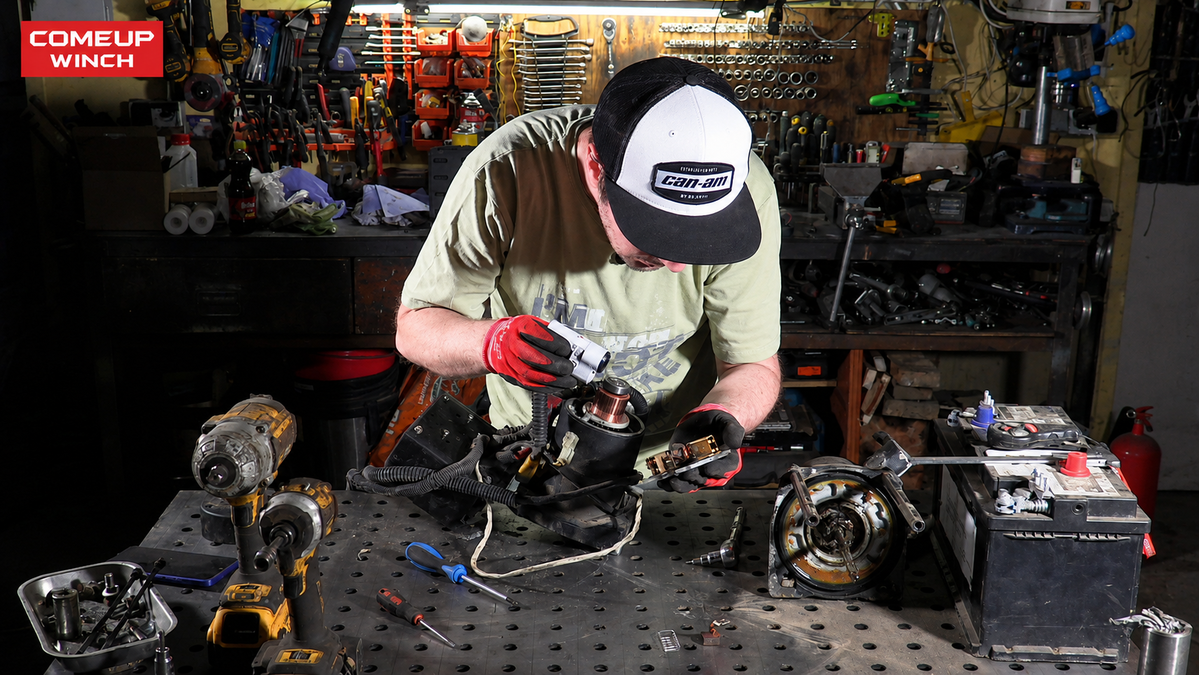

Температурный датчик расположен непосредственно в зоне щёточного узла.
Такие решения почти незаметны при обычном внешнем осмотре. Но именно из них складываются стабильность работы и защита оборудования при продолжительной нагрузке.
Крепёж с понятным запасом
На болтах двигателя указан класс прочности 12.9.
Это высокопрочный крепёж, рассчитанный на серьёзные механические нагрузки. Одновременно в конструкции применены уплотнительные кольца и термоусадка в местах прохождения электрических соединений.
По отдельности такие элементы могут показаться мелочами. Однако надёжность лебёдки и состоит из множества подобных решений: подходящего крепежа, защищённых контактов, уплотнений и правильно подобранных материалов.
Барабан
После восьми лет барабан сохранился практически без заметного износа в рабочих зонах. Пластиковые вкладыши также остались целыми.
Толщина металлических боковых элементов составляет около 6 мм. Это существенный показатель, особенно с учётом нагрузок, которые могут возникать при неравномерной намотке троса на одну сторону барабана.
Когда трос начинает собираться у одной из щёк, нагрузка распределяется несимметрично. В этот момент важны не только мощность двигателя и заявленное тяговое усилие, но и жёсткость всей конструкции.
Чем меньше деформируются барабан, корпус и боковые элементы, тем стабильнее работают редуктор и тормозной механизм.
Откуда берётся вес COMEUP
Seal Slim 9.5 нельзя назвать предельно лёгкой лебёдкой. После разборки становится понятно, откуда берётся её масса.
Корпус редуктора имеет массивные стенки. В конструкции нет выраженного стремления убрать материал везде, где это возможно. Внешняя часть планетарного механизма также имеет значительную толщину.

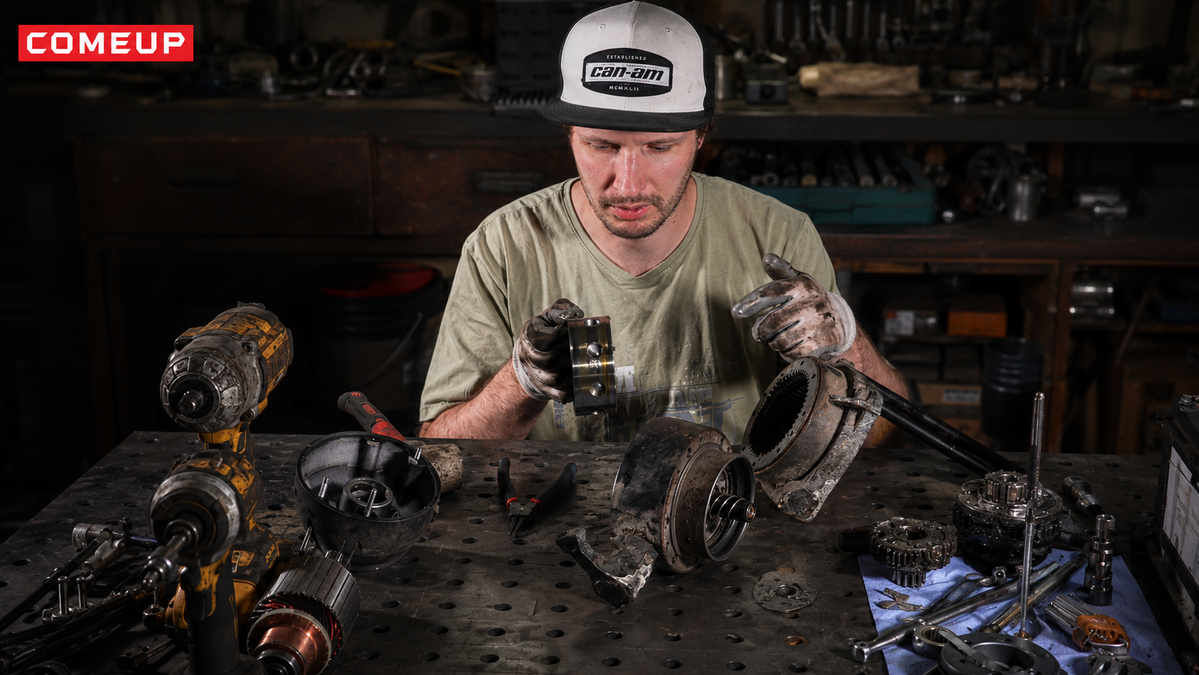

Массивные элементы редуктора хорошо показывают, откуда складываются вес и прочность конструкции
Внутренний вал редуктора опирается на несколько подшипников. Это позволяет лучше распределять нагрузку и уменьшать перекосы деталей при работе.
Вес здесь является не случайным недостатком и не следствием устаревшей конструкции. В значительной степени это масса металла, опор и элементов, отвечающих за жёсткость и ресурс механизма.

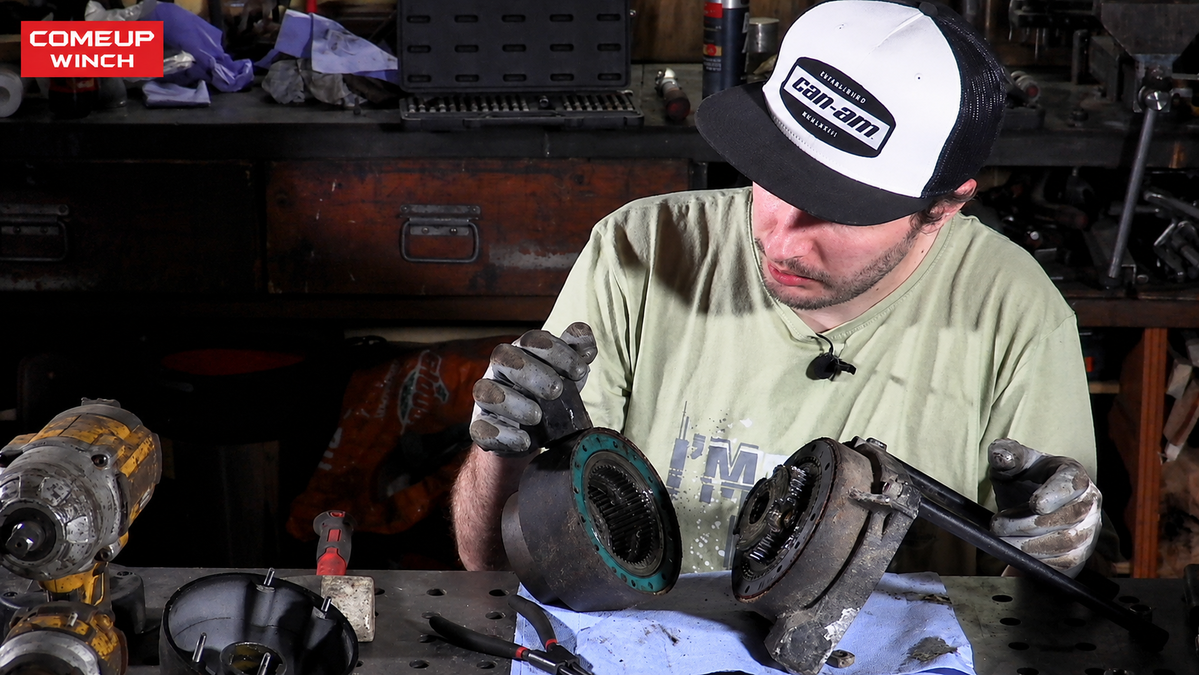

Планетарный редуктор и ремонтопригодность
Редуктор выполнен разборным. Его внутренние элементы собраны на крепеже, поэтому при необходимости отдельные части механизма можно демонтировать и заменить.
Это принципиально отличается от подхода, при котором повреждение одного элемента приводит к замене крупного узла или всей лебёдки.
Внутри сохранилось достаточное количество смазки. Причём для механизма свободной размотки и самого редуктора применяются разные смазочные материалы. Это говорит о том, что условия работы отдельных узлов учитывались ещё на этапе проектирования.
Внешняя часть планетарной передачи выполнена с большим запасом по толщине, а вал имеет несколько подшипниковых опор. Всё это снижает влияние перекосов и высоких нагрузок на ресурс редуктора.
Фирменный тормоз COMEUP
Отдельно Андрей отмечает тормозной механизм COMEUP. Узел выполнен массивно и, по его оценке, с серьёзным запасом по нагрузке.
Для лебёдки способность удерживать автомобиль не менее важна, чем тяговое усилие. После остановки барабан должен надёжно фиксировать трос и не отдавать его обратно под весом машины.
Снаружи оценить исполнение тормоза практически невозможно — конструкция становится понятна только после разборки. Именно такие скрытые узлы хорошо показывают общий подход COMEUP: запас надёжности создаётся не одной усиленной деталью, а всей системой.
Собственное производство и инженерная разработка
COMEUP располагает собственным производством и конструкторской базой. Поэтому многие узлы лебёдки разработаны как части единой системы, а не собраны из случайно подобранных универсальных компонентов.
Это заметно по конструкции блока управления, расположению температурного датчика, исполнению редуктора, подбору смазок, подшипниковым опорам и возможности обслуживания отдельных деталей.
Покупатель оплачивает не только материалы и логотип на корпусе. В стоимость входят разработка, испытания, оснастка, контроль производства и решения, которые должны обеспечивать работоспособность оборудования через много лет после установки.
Так почему COMEUP стоит дороже?
После разборки ответ становится достаточно предметным.
Стоимость COMEUP складывается из:
- массивных элементов корпуса и редуктора;
- прочного крепежа;
- нескольких подшипниковых опор;
- мощного тормозного механизма;
- защищённой электроники;
- контроля температуры двигателя;
- уплотнений в электрических и механических соединениях;
- разборной и ремонтопригодной конструкции;
- специализированных компонентов;
- собственного проектирования и производства.
Ни один из этих пунктов сам по себе не делает лебёдку вечной и не отменяет правильного монтажа и обслуживания. Но вместе они формируют конструкцию, способную сохранять работоспособность в течение длительного срока.
После очистки и небольшой профилактики лебёдка готова вернуться в эксплуатацию.
Итог разборки
Перед нами один конкретный экземпляр COMEUP Seal Slim 9.5 с восьмилетней историей эксплуатации. И этот разбор хорошо показывает заложенный в COMEUP инженерный подход.
После воды, грязи, высоких нагрузок и многолетнего нахождения на автомобиле лебёдке не потребовался капитальный ремонт. Внутренние механизмы сохранились в хорошем состоянии, заводская смазка осталась на месте, электроника была защищена, а двигатель и редуктор оказались готовы к дальнейшей работе.
Лебёдку очистили, немного обслужили и установили обратно.
В этом и заключается основная ценность оборудования подобного класса. Лебёдка покупается не ради регулярного использования. Она покупается ради уверенности, что спустя годы ожидания сработает именно тогда, когда другого выхода уже нет.
Смотрите полный разбор COMEUP Seal Slim 9.5 после восьми лет эксплуатации в нашем видео.
